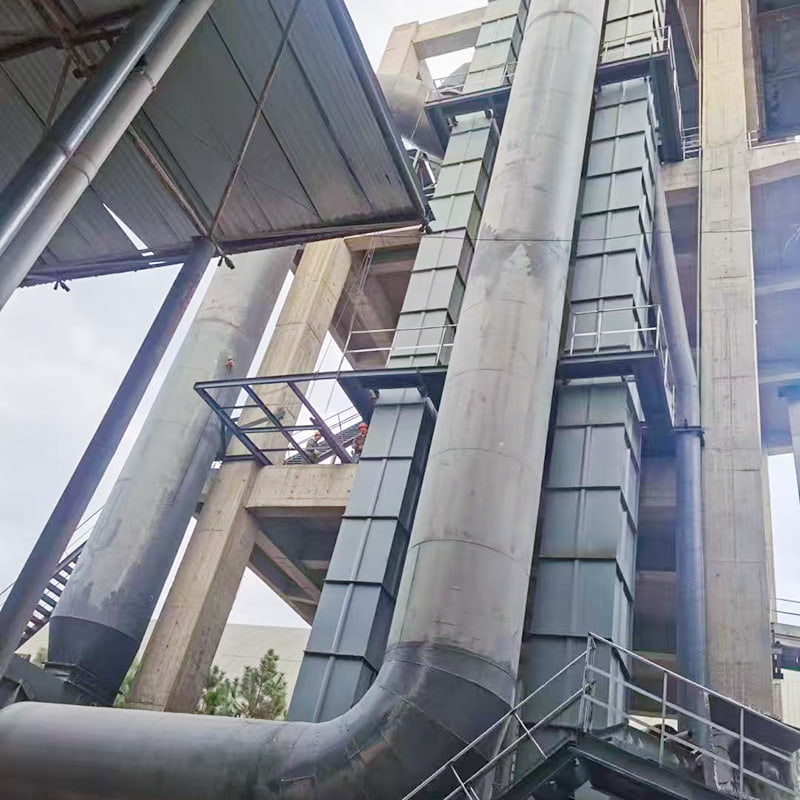

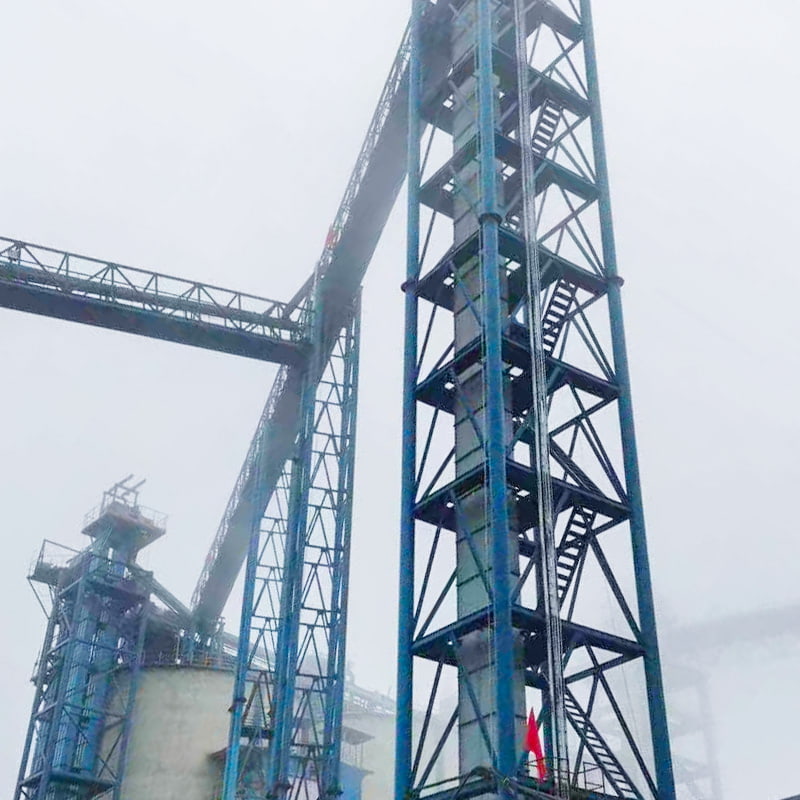

NSE Plate Chain Bucket Elevator

Ang NSE series plate chain bucket elevators ay may higit sa isang dosenang pangunahing modelo: NSE100 hanggang NSE1900, na may mga kapasidad sa pag-angat mula 100m³/h hanggang 1900m³/h. Nagtatampok ang bawat modelo ng iba't ibang bilis ng pag-angat at hugis ng hopper (D-type, A-type, at L-type) depende sa materyal na dinadala. Ang pinakamataas na bilis ng pag-angat ay ≤71m/min at ang pinakamataas na taas ng pag-angat ay 65m. Maaari din kaming magdisenyo ng mga pinahabang modelo na may mga kapasidad sa pagitan ng mga modelo sa itaas batay sa mga kinakailangan ng user.

Mga tampok

● Malaking kapasidad sa paghahatid

Ang serye ng mga elevator na ito ay nag-aalok ng pinakamataas na kapasidad sa paghahatid sa mga elevator na may katulad na cross-sectional na dimensyon, na may kapasidad na nakakataas na 100-1900m³/h.

● Malapad na Lifting Range

Ang ganitong uri ng elevator ay may kaunting mga kinakailangan para sa uri ng materyal at mga katangian. Maaari itong iangat hindi lamang ang pangkalahatang pulbos at butil-butil na mga materyales, kundi pati na rin ang mga nakasasakit na materyales. Ang kinakailangang temperatura ng materyal ay ≤200°C.

● Mababang Drive Power

Ang elevator na ito ay gumagamit ng inflow feeding, induction discharge, at isang makapal na nakaimpake, malaking kapasidad na hopper arrangement. Inaalis nito ang backflow at scooping sa panahon ng pag-aangat ng materyal, na nagreresulta sa mababang reactive power at humigit-kumulang 30% na matitipid kumpara sa mga chain elevator.

● Mahabang Buhay ng Serbisyo

Ang elevator ay gumagamit ng inflow feeding, na inaalis ang pangangailangan para sa bucket scooping, na tinitiyak ang buhay ng hopper. Sa ilalim ng normal na paggamit, ang conveyor chain ay may buhay ng serbisyo na higit sa tatlong taon.

● Mataas na Maaasahan sa Operasyon

Tinitiyak ng mga advanced na prinsipyo sa disenyo at mga pamamaraan sa pagpoproseso ang pagiging maaasahan ng buong unit, na ginagawang madali ang operasyon at pagpapanatili, na may kaunting bilang ng mga bahagi na may suot at walang problemang oras na higit sa 20,000 oras.

● Mga Structural Components/Operating Components

Binubuo ng isang hopper at bushing roller chain.

● Unit ng Pagmamaneho

Binubuo ng pangunahing reducer, hydraulic coupling, main motor, at auxiliary reducer motor. Maaaring i-install ang unit ng drive sa alinman sa kaliwa o kanang mga posisyon.
Pag-install sa kaliwang kamay: Ang drive unit ay matatagpuan sa kaliwang bahagi ng housing, na nakaharap sa feed inlet.
Pag-install sa kanang kamay: Ang drive unit ay matatagpuan sa kanang bahagi ng housing, na nakaharap sa feed inlet.

● Head unit

Binubuo ng upper housing, upper cover, at head shaft assembly.
Mid-housing: Available na may support intermediate section na konektado sa upper housing, intermediate section na may inspection door, standard intermediate section (2.5m high), at custom intermediate section na may 1m at 1.5m heights. Ang mga seksyong ito ay maaaring iakma sa iba't ibang taas sa 0.5m na mga palugit gamit ang isang hoist.

●Tail unit

Binubuo ng lower housing, feed inlet, tail shaft assembly, at tensioning device (opsyonal na nilagyan ng level meter at speed detection switch).
