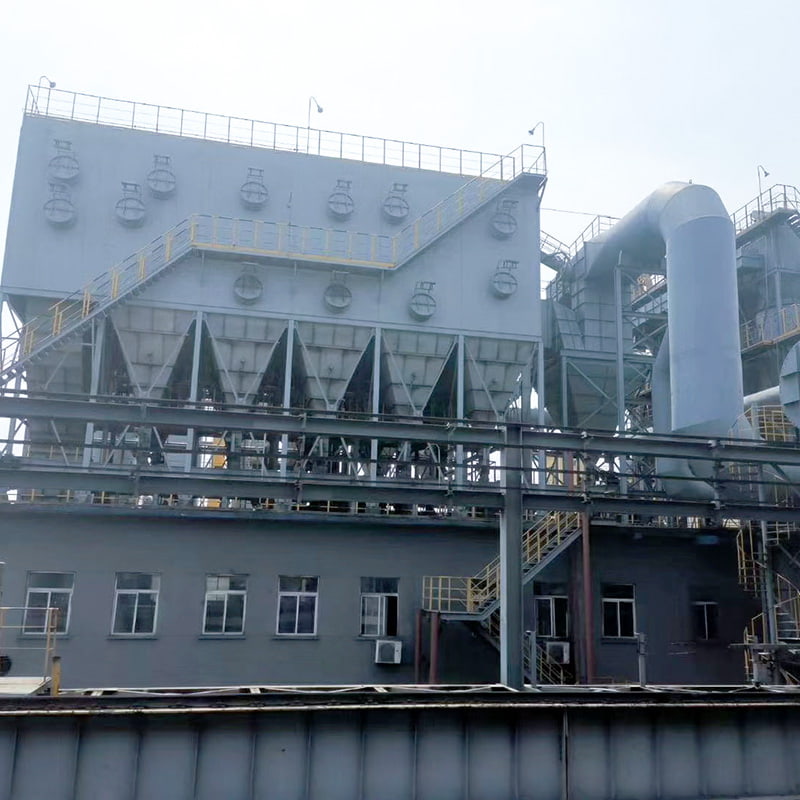

Coal Mill Explosion-Proof Bag Dust Collector

TQM(M) Series Coal Mill Bag-Type Explosion-Proof Dust Collector Features
● Ang natatanging explosion-proof na device ay ganap na inaalis ang potensyal na panganib ng mga pagsabog na dulot ng dust removal media;
● Ang offline na paglilinis ng alikabok ay nag-aalis ng pangalawang henerasyon ng alikabok at naghahatid ng mahusay na mga resulta ng paglilinis;
● Tinitiyak ng self-locking filter bag seal ang mahusay na sealing at mataas na kahusayan sa pag-alis ng alikabok;
● Ang istraktura ng uri ng airbox ay nagpapaliit ng resistensya at nagpapadali sa pag-inspeksyon at pagpapalit ng mga filter bag;
● Ganap na awtomatikong kontrol para sa madaling operasyon at mataas na pagiging maaasahan.

Istraktura at Prinsipyo ng Paggawa ng TQMM Coal Mill Explosion-Proof Bag Dust Collector

Ang TQMM series air box pulse bag explosion-proof dust collector ay pangunahing binubuo ng base steel structure, ash hopper, upper housing, housing, air inlet at outlet, filter bags, cleaning device, at electrical control. Depende sa aktwal na sitwasyon, ang mga ash removal device gaya ng silo vibrator ay maaaring i-install sa panlabas na dingding ng hopper, isang hugis-star na ash discharge valve, o isang screw conveyor ay maaaring i-install sa hopper outlet.
1. Prinsipyo ng Pagsala
Ang hangin na puno ng alikabok ay pumapasok sa air inlet at dumadaan sa hopper. Ang malalaking dust particle ay pinaghihiwalay ng inertia at gravity, na direktang bumabagsak sa ilalim ng hopper. Pagkatapos dumaan sa hopper, ang hangin na puno ng alikabok ay pumapasok sa filter bag filtration area sa gitnang housing. Ang hangin ay dumadaan sa mga bag ng filter, na nakakabit ng alikabok sa kanilang mga panlabas na ibabaw. Ang nalinis na hangin ay pumapasok sa itaas na pabahay sa pamamagitan ng pagbubukas ng bag at pinalalabas sa labasan ng hangin.
2. Prinsipyo sa Paglilinis
Habang tumataas ang oras ng pagsasala, naiipon ang dust layer sa mga bag ng filter, na nagpapataas ng resistensya ng kagamitan sa pagtanggal ng alikabok. Kapag ang resistensya ay umabot sa itinakdang halaga, magsisimula ang paglilinis ng aparato. Una, ang balbula ng pag-angat sa isang silid ay nagsasara, na pinapatay ang na-filter na daloy ng hangin. Pagkatapos, bumukas ang solenoid pulse valve, na nagpapahintulot sa naka-compress na hangin na mabilis na lumawak sa loob ng silid sa itaas at dumaloy sa mga filter bag, na nagiging sanhi ng paglawak, pagpapapangit, at pag-vibrate ng mga ito. Ang reverse airflow ay nagwawalis ng alikabok na nakadikit sa mga panlabas na ibabaw ng mga bag, inaalis ang mga ito at hinahayaan itong mahulog sa ash hopper. Matapos makumpleto ang paglilinis, ang solenoid pulse valve ay magsasara, ang lift valve ay bubukas, at ang silid ay nagpapatuloy sa pagsasala. Ang bawat silid ay nililinis nang sunud-sunod, na may isang siklo ng paglilinis na binubuo ng unang paglilinis ng isang silid at ang susunod.
3. Koleksyon ng Alikabok
Ang alikabok na nakulong sa pamamagitan ng pagsasala at paglilinis ay nahuhulog sa ash hopper at pagkatapos ay ilalabas mula sa outlet ng hopper.
4. Prinsipyo ng Paggana ng Explosion-Proof Device
Ang pangunahing pollutant sa tambutso ng gilingan ay pinong butil na karbon. Kapag nalantad sa mga spark o kapag ang temperatura ay tumaas sa flash point ng coal-air mixture, ang gas ay maaaring sumabog. Sa ilalim ng normal na mga pangyayari, ang balbula na lumalaban sa pagsabog ay isinasara sa pamamagitan ng puwersa ng bigat, at ang prinsipyo ng pingga ay pinindot ang balbula na plato laban sa frame ng balbula na may isang tiyak na puwersa, na tinitiyak ang isang mahusay na airlock sa panahon ng normal na operasyon. Kapag nangyari ang isang pagsabog ng BAO, ang presyon ng hangin sa loob ng kolektor ng alikabok ay tumataas nang husto, na nagiging sanhi ng paglabas ng valve plate. Kapag nalampasan ng thrust na ito ang bigat ng bigat, bubukas ang balbula, na nagpapahintulot sa gas ng BAO na ma-discharge mula sa silid, sa gayon mapoprotektahan ang kolektor ng alikabok, mga pasilidad sa paligid, at mga tauhan.

Mga Tampok ng TQMM Coal Mill Explosion-Proof Bag Dust Collector

1. Angkop para sa mataas na konsentrasyon ng pag-alis ng alikabok. Ang pinakamataas na konsentrasyon ng pumapasok ay maaaring umabot sa 1000g/Nm³, na inaalis ang pangangailangan para sa karagdagang kagamitan sa pangongolekta ng alikabok tulad ng cyclone dust collector. Maaari itong magamit nang direkta bilang isang panghuling aparato sa pag-alis ng alikabok.

2. Ang offline na teknolohiya sa paglilinis ay gumagamit ng chambered backflush pulse cleaning, inaalis ang pangalawang dust re-entrainment at "re-adsorption" phenomenon na nauugnay sa online na paglilinis habang pinapanatili ang normal at tuluy-tuloy na operasyon ng kagamitan. Pinapabuti nito ang kahusayan sa paglilinis at pinapahaba ang buhay ng mga filter bag.

3. Pinapahusay ng self-locking filter bag seal ang seal sa pagitan ng kagamitan at ng mga filter bag, na nagpapahusay sa kahusayan sa pag-alis ng alikabok.

4. Gumagamit ang kagamitan ng istraktura ng airbox, na pinapaliit ang lokal na pagkasira at inaalis ang abala sa pag-inspeksyon at pagpapalit ng mga filter bag.

5. Ang electromagnetic pulse valve ay gumagamit ng double-diaphragm na istraktura, na nag-aalok ng sensitibong kontrol, mataas na kahusayan, at mahabang buhay ng serbisyo.

6. Ang natatanging explosion-proof na device ng coal mill explosion-proof bag filter ay epektibong nag-aalis ng mga panganib sa kaligtasan na nauugnay sa mga pagsabog sa dust removal medium.
