Ang disc pelletizer proseso gumagana sa pamamagitan ng tuluy-tuloy na pag-ikot ng mababaw, hilig na kawali na nagpapabagsak ng basa-basa na powder feed sa unti-unting mas malaki, pare-parehong laki ng mga spherical pellet sa pamamagitan ng kumbinasyon ng centrifugal force, gravity, at kontroladong likido na karagdagan. Isa ito sa pinakamabisa at malawakang ginagamit na paraan ng pagsasama-sama sa mga industriya mula sa pagpoproseso ng iron ore at paggawa ng pataba hanggang sa pagmimina, kemikal, at paggamot sa basura — naghahatid ng pare-parehong kalidad ng pellet sa mataas na throughput na may medyo mababang input ng enerhiya.

Ano ang Disc Pelletizer at Paano Ito Naiiba sa Iba pang Paraan ng Pelletizing?

Ang disc pelletizer — tinatawag din na pan pelletizer o pelletizing disc — ay isang pabilog, umiikot, hilig na plato na pinagsasama-sama ang pinong pulbos o basa-basa na materyal sa mga bilog at siksik na pellet sa pamamagitan ng pagkilos ng pag-tumbling. Hindi tulad ng mga drum pelletizer o extruder-based system, ang open disc na disenyo ay nagbibigay-daan sa mga operator na biswal na subaybayan ang pagbuo ng pellet sa real time at gumawa ng mga agarang pagsasaayos sa anggulo, bilis, o pagdaragdag ng binder.

Ang proseso ng disc pelletizer ay isang anyo ng wet agglomeration: ang pinong tuyo o semi-wet na feed na materyal ay ipinapasok sa umiikot na disc, ang likidong binder (karaniwang tubig o isang kemikal na solusyon) ay ini-spray sa materyal, at ang pagkilos ng pag-roll ay nagiging sanhi ng pagbangga at pagbubuklod ng mga particle, na lumalaki mula sa pinong nuclei sa mga natapos na pellet sa loob ng ilang minuto.

Ang key structural components of a disc pelletizer include:

• Ang disc pan — isang patag o bahagyang malukong pabilog na plato, karaniwang 1–7.5 metro ang lapad, na gawa sa carbon steel o wear-resistant alloy
• Ang rim or side wall — pinapanatili ang materyal sa rolling bed at kinokontrol ang oras ng paninirahan ng pellet
• Ang drive system — electric motor at gearbox assembly na kumokontrol sa bilis ng pag-ikot ng disc (karaniwang 5–20 RPM)
• Ang tilt adjustment mechanism — pinapayagan ang anggulo ng disc na maitakda sa pagitan ng 40° at 60° mula sa pahalang, na kinokontrol ang pag-uuri at paglabas ng mga natapos na pellets
• Mga scraper — mga nakapirming blades na pumipigil sa materyal mula sa pag-caking sa ibabaw ng disc at nagpapanatili ng pare-parehong rolling bed
• Sistema ng pag-spray — mga nozzle na nakaposisyon sa itaas ng disc na naghahatid ng mga kinokontrol na dami ng likidong binder sa rolling material

Paano Gumagana ang Proseso ng Disc Pelletizer Step by Step?

Ang disc pelletizer process follows a continuous, self-classifying cycle in which small particles grow into finished pellets and are automatically discharged over the rim without interrupting the feed stream. Ang self-classification na ito ay isa sa pinakamahalagang bentahe ng disc pelletizer kumpara sa mga batch pelletizing system.

Stage 1 — Pagpapakilala ng Feed

Ang tuyo o pre-conditioned na pinong pulbos ay patuloy na pinapakain sa ibabang bahagi ng umiikot na disc, kadalasan sa pamamagitan ng belt conveyor o screw feeder. Ang rate ng feed ay tiyak na sinusukat — karaniwang sinusukat sa tonelada bawat oras (tph) — at dapat na itugma sa kapasidad ng disc at target na laki ng pellet upang mapanatili ang isang matatag na rolling bed.

Stage 2 — Pagdaragdag ng Binder Liquid

Sabay-sabay, isang binder liquid — kadalasang tubig, ngunit kung minsan ay bentonite slurry, molasses solution, o chemical binders — ay ini-spray sa rolling bed. Ang moisture content ng rolling bed ay kritikal: masyadong maliit na likido ay nagreresulta sa powdery, unbonded material; masyadong maraming lumilikha ng malalaking, marupok na mga pellet o "basa" na mga agglomerates. Para sa karamihan ng iron ore mga proseso ng disc pelletizing , ang target na hanay ng kahalumigmigan ay 8.5% hanggang 10.5% ayon sa timbang .

Stage 3 — Nucleation at Paglago

Habang umiikot ang disc, ang mga indibidwal na pinong particle ay nagbanggaan at nagdidikit dahil sa likidong pag-igting sa ibabaw at mga puwersa ng capillary, na bumubuo ng maliliit na kumpol ng binhi na tinatawag na "nuclei." Ang mga nuclei na ito ay patuloy na bumabagsak sa rolling bed, na nangongolekta ng karagdagang mga particle sa kanilang ibabaw sa isang proseso na tinatawag na layering. Ang pag-ikot ng disc ay lumilikha ng isang helical rolling pattern na nagsisiguro na ang bawat particle ay dumadaan sa aktibong spray zone nang maraming beses bawat rebolusyon.

Stage 4 — Self-Classification at Growth Differentiation

Ito ang tumutukoy sa katangian ng proseso ng disc pelletizer . Habang lumalaki at bumibigat ang mga pellet, ang puwersa ng sentripugal at ang hilig na geometry ng disc ay nagdudulot sa kanila na lumipat patungo sa itaas na gilid ng disc. Ang mas maliit, mas magaan na mga particle ay nananatiling mas mababa sa disc sa active growth zone. Ang natural na laki ng segregation na ito ay nangangahulugan na ang disc ay patuloy na nag-uuri ng mga pellet ayon sa laki nang walang anumang karagdagang kagamitan sa screening.

Stage 5 — Paglabas ng Pellet

Kapag naabot ng mga pellets ang target na laki — karaniwang 8 mm hanggang 16 mm para sa iron ore, 2 mm hanggang 10 mm para sa mga pataba — itinataas nila ang gilid ng disc at dinidiskarga sa isang conveyor belt para sa kasunod na pagproseso (pagpatuyo, pagpapaputok, screening, o paglamig). Dahil ang discharge ay gravity-driven at size-selective, ang output stream ay may natural na makitid na distribusyon ng laki, kadalasang nakakamit higit sa 85% ng mga pellets sa loob ng ±2 mm ng target na diameter walang pangalawang screening.

Aling Paraan ng Pelletizing ang Pinakamahusay: Disc Pelletizer vs. Drum Pelletizer vs. Extruder?

Ang disc pelletizer process delivers superior size uniformity and real-time process control compared to drum pelletizers, while extruders excel at non-spherical, high-density forms that neither pan nor drum pelletizers can produce. Ang right choice depends on feed characteristics, target pellet geometry, production volume, and downstream process requirements.

Talahanayan 1: Isang paghahambing na pagsusuri ng mga disc pelletizer, drum pelletizer, at extruder pelletizer sa siyam na pamantayan sa pagpapatakbo at pang-ekonomiya.

Ano ang Mga Pangunahing Variable ng Proseso na Kumokontrol sa Pagganap ng Disc Pelletizer?

Pangunahing pinamamahalaan ang pagganap ng disc pelletizer ng limang magkakaugnay na variable: anggulo ng disc, bilis ng pag-ikot, rate ng feed, moisture content, at uri ng binder — at ang pag-optimize sa lahat ng limang sabay-sabay ang siyang naghihiwalay sa mga operasyon ng pelletizing na may mahusay na pagganap mula sa mga nahihirapan.

1. Anggulo ng Pagkahilig ng Disc

Ang tilt angle of the disc — typically set between 40° at 60° mula sa pahalang — ay ang pinakamalakas na pingga para sa pagkontrol sa laki ng pellet. Ang mas matarik na anggulo ay nagpapaikli sa oras ng paninirahan ng pellet sa disc, na gumagawa ng mas maliliit na pellets. Ang isang mas mababaw na anggulo ay nagbibigay-daan sa mga pellet na gumugol ng mas maraming oras sa rolling bed, na nagbibigay-daan sa mas malaki, mas bilugan na mga pellet na mabuo. Karamihan sa mga komersyal disc pelletizing nagpapatakbo ng fine-tune anggulo sa mga pagtaas ng 1–2° upang maabot ang kanilang target na laki ng produkto.

2. Bilis ng Pag-ikot ng Disc

Ang bilis ng pag-ikot, na sinusukat sa RPM, ay kinokontrol ang sentripugal na puwersa na inilapat sa rolling bed. Ang mas mataas na bilis ay nagpapataas ng puwersa ng sentripugal, na nagpapahusay sa pag-ikot at density ng pellet ngunit maaaring mabawasan ang oras ng paninirahan. Ang pinakamainam na bilis ay karaniwang ipinapahayag bilang isang porsyento ng kritikal na bilis — ang RPM kung saan ang materyal ay ipi-pin sa disc wall sa pamamagitan ng centrifugal force. Karamihan mga disc pelletizer gumana sa 50–75% ng kritikal na bilis para sa pinakamahusay na mga resulta.

3. Moisture Content at Binder Addition Rate

Ang kahalumigmigan ay ang pinaka sensitibo sa oras na variable sa proseso ng disc pelletizer . Ang pinakamainam na moisture window ay makitid - karaniwan lamang 1–2 porsyentong puntos ang lapad — at nag-iiba ayon sa materyal. Ang mga automated spray control system na gumagamit ng real-time na moisture sensor ay maaaring mapanatili ang pagdaragdag ng binder sa loob ng ±0.2% moisture, na kapansin-pansing pagpapabuti ng consistency kumpara sa manual spray control.

4. Feed Rate at Feed Particle Size Distribution

Ang incoming feed must be fine enough to bond effectively — generally below 200 microns (0.2 mm) para sa karamihan ng mga aplikasyon, na may hindi bababa sa 80% na pumasa sa 100 mesh (150 microns) para sa iron ore pelletizing. Ang mas magaspang na feed ay gumagawa ng mas mahihinang mga pellet na may mas magaspang na ibabaw. Ang pare-parehong rate ng feed — pag-iwas sa mga surge o gaps — ay parehong kritikal para sa pagpapanatili ng isang matatag na rolling bed depth at pare-parehong rate ng paglago ng pellet.

5. Taas ng Disc Rim

Ang height of the retaining rim controls the volume of material held on the disc at any moment (the "bed depth"). A deeper bed extends residence time and allows larger pellets to form. Rim height is usually fixed at installation but can be modified with adjustable rim extension rings during commissioning and scale-up trials.

Bakit Ginagamit ang Proseso ng Disc Pelletizer sa Napakaraming Industriya?

Ang disc pelletizer process is industry-agnostic because its core physics — tumble agglomeration on an inclined rotating surface — applies to any fine, moistenable powder that needs to be converted into a free-flowing, dense, consistently sized granule.

Talahanayan 2: Mga pang-industriyang aplikasyon ng proseso ng disc pelletizer, na nagpapakita ng mga tipikal na materyales na naproseso, mga hanay ng laki ng pellet, at mga layunin sa ibaba ng agos sa pitong pangunahing industriya.

Paano Ginagamit ang Proseso ng Disc Pelletizer sa Iron Ore Pelletizing Plants?

Ang iron ore pelletizing gamit ang mga disc pelletizer ay isa sa pinaka-hinihingi sa teknolohiya at makabuluhang komersyal na aplikasyon ng proseso, na gumagawa ng bilyun-bilyong tonelada ng blast furnace at direct reduction (DRI) grade pellets taun-taon.

Sa isang tipikal na iron ore disc pelletizing halaman, ang daloy ng proseso ay nagpapatuloy tulad ng sumusunod:

1. Paghahanda ng feed — Ang iron ore concentrate ay hinahalo sa isang binder, pinakakaraniwang bentonite clay sa 0.5–1.0% ayon sa timbang, sa isang high-intensity mixer upang i-homogenize ang moisture at binder distribution bago maabot ang disc.
2. Disc pelletizing — Ang naka-concentrate na concentrate ay pinapakain sa malalaking diyametro na mga disc (karaniwang 5–7.5 metro) na umiikot sa humigit-kumulang 6–10 RPM na may anggulo ng disc na 45–50°, na gumagawa ng mga berdeng (hindi nasusunog) na pellet na 9–16 mm ang lapad.

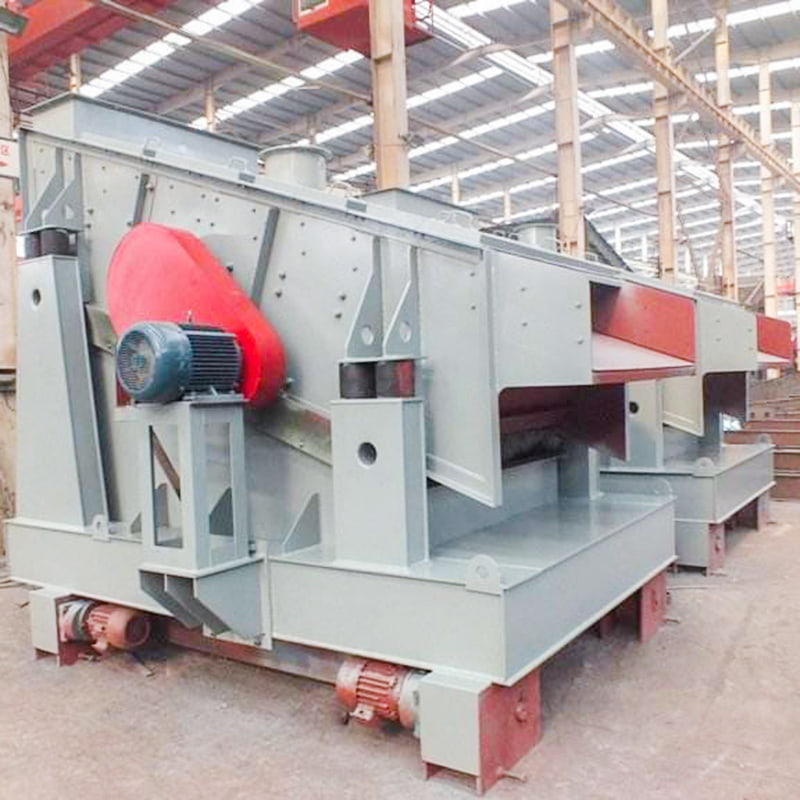

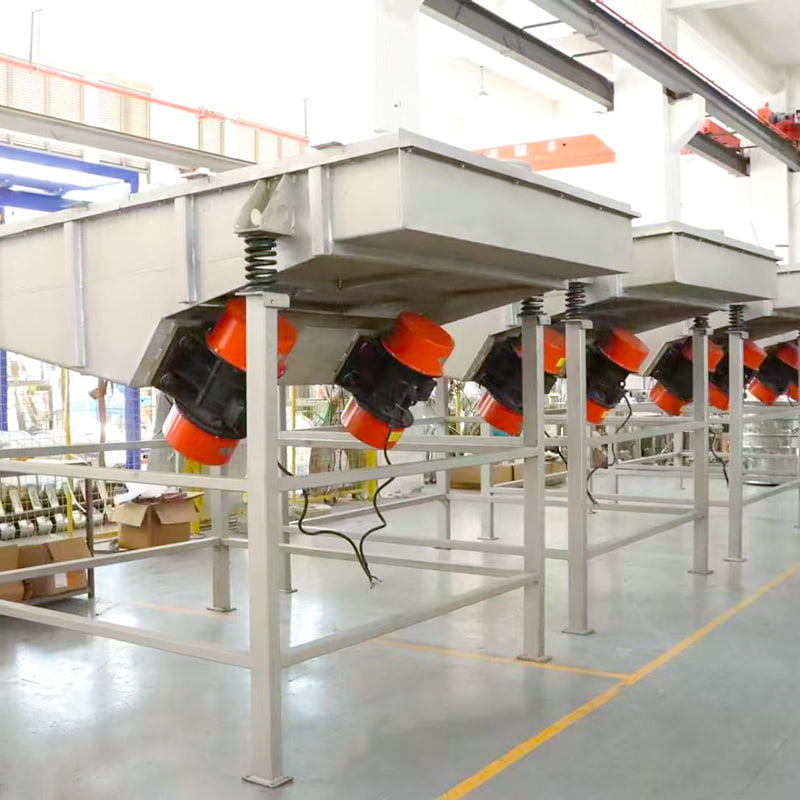

3. Green pellet screening — Ang mga na-discharge na pellets ay dumadaan sa roller screen o vibrating screen upang alisin ang kaunting laki (ibinalik sa disc) at sobrang laki (durog at na-recycle).
4. Induration (pagpaputok) — Ang mga na-screen na berdeng pellet ay pinaputok sa isang travelling grate, grate-kiln, o shaft furnace sa temperatura na 1,250–1,350°C upang sinter at tumigas ang mga ito upang maging mga natapos na iron ore pellet na may compressive strength na higit sa 2,500 N bawat pellet.
5. Pagpapalamig at screening ng produkto — Ang mga fired pellets ay pinalamig, sinasala hanggang sa huling laki ng produkto (karaniwang 9–16 mm para sa blast furnace feed), at dinadala sa stockpile o direktang pagkarga.

Lumampas ang pandaigdigang produksyon ng iron ore pellet 500 milyong tonelada bawat taon noong 2023, kasama ang mga disc pelletizer accounting para sa isang makabuluhang bahagi ng kabuuang kapasidad pelletizing, lalo na sa Brazil, Sweden, at Canada kung saan ang pinong ore concentrates ay sagana.

Ano ang mga Bentahe at Limitasyon ng Proseso ng Disc Pelletizer?

Ang disc pelletizer process offers exceptional size control, process transparency, and operational flexibility, but it requires careful moisture management and is less suited to very high throughput applications where drum pelletizers have an edge.

Pangunahing Kalamangan

• Self-classifying discharge — Tinatanggal o lubos na binabawasan ang pangangailangan para sa post-pelletizing screening equipment, pagtitipid ng kapital at mga gastos sa pagpapatakbo. Ang pamamahagi ng laki mula sa isang well-tuned na disc ay natural na mas makitid kaysa sa isang drum pelletizer.
• Real-time na visual na pagsubaybay sa proseso — Maaaring direktang obserbahan ng mga operator ang rolling bed at agad na tukuyin at itama ang mga problema tulad ng overwetting, feed surges, o scraper buildup — imposible sa mga drum pelletizer.
• Madali at mabilis na pagsasaayos ng parameter — Ang anggulo ng disc, bilis ng pag-ikot, at bilis ng pag-spray ay maaaring baguhin lahat habang tumatakbo ang disc, na nagpapahintulot sa laki ng produkto na ilipat sa loob ng ilang minuto nang hindi humihinto sa produksyon.
• Mas mababang gastos sa kapital bawat yunit — Ang mga disc pelletizer ay mekanikal na mas simple at mas compact kaysa sa mga drum pelletizer na may katumbas na kapasidad, na nangangailangan ng mas kaunting istrukturang sibil at mas simpleng pundasyon.
• Enerhiya na kahusayan — Ang proseso ng disc pelletizer karaniwang kumokonsumo 1–3 kWh kada tonelada ng produkto, na mapagkumpitensya sa drum pelletizing at mas mababa sa mga extruder system para sa katumbas na throughput.
• Scalability sa pamamagitan ng parallel units — Sa halip na palakihin ang isang malaking unit (na nagpapataas ng panganib), ang kapasidad ay karaniwang nadaragdagan sa pamamagitan ng pagdaragdag ng mga karagdagang disc nang magkatulad, na nagpapahintulot sa modular, phased capital investment.

Mga Pangunahing Limitasyon

• Makitid na moisture operating window — Ang proseso ng disc pelletizing ay sensitive sa moisture fluctuations. Ang mga pagkakaiba-iba ng higit sa ±1% sa feed o spray moisture ay maaaring magbago nang malaki sa laki ng pellet o magdulot ng kawalang-tatag ng kama.
• Limitadong maximum throughput bawat unit — Ang isang solong disc pelletizer ay karaniwang limitado sa humigit-kumulang 100–200 tph depende sa disc diameter at material density, kumpara sa drum pelletizers na maaaring lumampas sa 500 tph bawat unit.
• Ang bukas na disenyo ay nangangailangan ng kontrol ng alikabok — Dahil ang disc ay bukas sa atmospera, ang mga maalikabok na feed ay nangangailangan ng mga enclosure, lokal na bentilasyon ng tambutso, at kung minsan ay mga misting system upang makontrol ang mga nakatakas na paglabas ng alikabok.
• Nakasasakit na pagsusuot sa ibabaw ng disc at mga scraper — Ang mga matigas at nakasasakit na materyales (iron ore, bauxite, chromite) ay nagsusuot ng mga disc liners at scraper blades. Ang pagpapalit ng liner ay isang regular na gastos sa pagpapanatili na dapat isama sa mga badyet sa pagpapatakbo.

Paano I-troubleshoot ang Mga Karaniwang Problema sa Proseso ng Disc Pelletizer

Karamihan sa mga problema sa proseso ng disc pelletizer ay nagbabalik sa isa sa apat na ugat na sanhi: moisture imbalance, feed irregularity, scraper misalignment, o maling disc geometry settings. Ang pag-alam kung aling mga sintomas ang nagmamapa kung saan ang dahilan ay nagbibigay-daan sa mga operator na lutasin ang mga isyu nang mabilis nang hindi isinasara ang produksyon.

Talahanayan 3: Mga karaniwang problema sa proseso ng disc pelletizer, ang mga pinaka-malamang na sanhi nito, at inirerekomendang pagwawasto para sa mga operator ng halaman.

Mga Madalas Itanong Tungkol sa Proseso ng Disc Pelletizer

Konklusyon: Bakit Nananatiling Kailangan ang Proseso ng Disc Pelletizer sa Industrial Manufacturing

Ang disc pelletizer process has remained at the heart of global industrial agglomeration for over seven decades because it delivers a combination of capabilities no other single technology can match: continuous self-classifying size control, real-time process visibility, energy efficiency, and broad material compatibility.

Mula sa paggawa ng daan-daang milyong tonelada ng iron ore pellets na nagpapakain sa industriya ng bakal sa mundo, hanggang sa paglikha ng pare-parehong laki ng mga butil ng pataba na nagpapabuti sa mga ani ng pananim sa bawat kontinente, ang disc pelletizing tahimik na pinagbabatayan ng proseso ang ilan sa pinakamahalagang daloy ng materyal sa pandaigdigang ekonomiya.

Habang ang mga industriya ay lalong tumutuon sa kahusayan sa proseso, pagbabawas ng basura, at digital optimization, ang disc pelletizer ay umuunlad — isinasama ang real-time na data ng sensor, mga awtomatikong control system, at digital twin simulation upang makamit ang mga antas ng pagkakapare-pareho at kahusayan na imposible kahit isang dekada na ang nakalipas. Para sa mga inhinyero, tagapamahala ng halaman, at mga taga-disenyo ng proseso na sinusuri ang teknolohiya ng pagsasama-sama, pag-unawa sa mga batayan ng proseso ng disc pelletizer ay hindi lamang kapaki-pakinabang — ito ay mahalaga.
