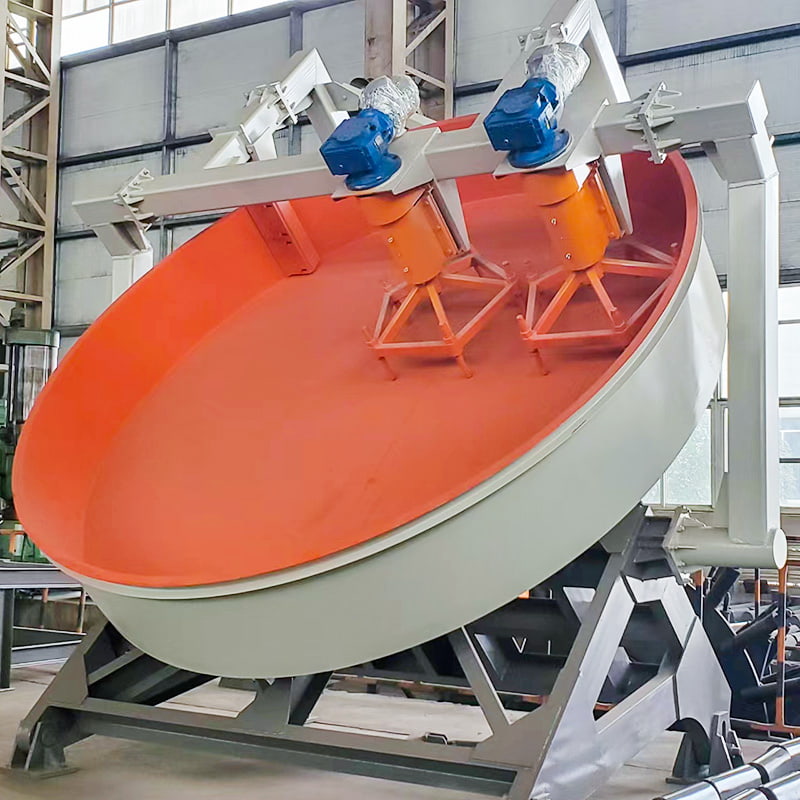

Ang pan granulator — tinatawag ding disc granulator, pelletizing disc, o balling disc — ay naging pundasyon ng industriyal na granulation sa loob ng mahigit 80 taon. Mula sa iron ore pelletizing sa mga pagpapatakbo ng blast furnace hanggang sa produksyon ng NPK fertilizer at pharmaceutical coating, ang eleganteng, open-pan na disenyo ng pan granulator ay nagbibigay-daan sa isang antas ng real-time na visibility ng proseso at mabilis na pagsasaayos ng parameter na hindi kayang ibigay ng mga nakalakip na drum granulator. Ayon sa International Fertilizer Association (IFA, 2024), ang mga pan granulator ay nauukol para sa higit sa 35% ng lahat ng kapasidad ng granulation na naka-install sa buong mundo sa mga halaman ng pataba ng NPK, at sa pagproseso ng iron ore, halos lahat ng balling plant para sa mga blast furnace pellet ay gumagamit ng teknolohiya ng pan o disc balling.

Pag-unawa kung paano gumagana ang isang pan granulator sa antas ng pisikal at engineering — ang mga puwersang kasangkot, ang granule growth kinetics, ang papel ng bawat adjustable na parameter — ay mahalaga para sa mga inhinyero ng proseso na inatasang mag-commissioning ng mga bagong planta, mag-optimize ng hindi mahusay na pag-install, o pumili ng teknolohiya ng granulation para sa mga bagong application. Ipinapaliwanag ng gabay na ito ang kumpletong mekanismo ng pagpapatakbo na may dami ng data, pisika ng proseso, at gabay sa praktikal na pag-optimize.

Ang Three Physical Forces That Drive Pan Granulator Operation

A pan granulator ay hindi gumagamit ng mechanical agitation, extrusion, o compression upang bumuo ng mga butil — gumagamit lamang ito ng tatlong natural na pisikal na puwersa na sabay-sabay na kumikilos sa powder bed, at ang maingat na pagbabalanse ng mga puwersang ito ang siyang gumagawa ng pare-pareho, spherical na mga butil na may kontroladong density.

Force 1: Centrifugal Force (Carrying Force)

Habang umiikot ang disc, ang centrifugal acceleration ay kumikilos nang radially palabas sa bawat particle sa kama: a_c = ω²r , kung saan ang ω ay ang angular velocity (rad/s) at r ay ang distansya ng particle mula sa gitna. Ang puwersang ito ay nagdadala ng mga particle pataas patungo sa pan rim laban sa gravity, na nagpapanatili sa rolling cascade na sentro ng layered growth. Ang ratio ng centrifugal sa gravitational acceleration ay inilalarawan ng Froude number (Fr) :

Kung saan ang n ay rotational speed (RPM), D ay pan diameter (m), at g ay gravitational acceleration (9.81 m/s²). Para sa stable granulation, dapat manatili ang Froude number sa hanay ng 0.20 hanggang 0.35 . Sa ibaba ng 0.20, hindi sapat ang puwersa ng sentripugal upang dalhin ang powder bed pataas — ang mga particle ay dumudulas sa halip na gumulong, na gumagawa ng mga hindi regular na agglomerates. Sa itaas ng 0.35, ang mga particle ay naka-pin sa ibabaw ng pan sa pamamagitan ng centrifugal force at hindi maaaring mag-cascade - ang granulation bed ay nagiging nakatigil at huminto ang balling.

Force 2: Gravity (Discharge at Cascading Force)

Ang gravity ay kumikilos patayo sa hilig na ibabaw ng pan, na lumilikha ng puwersa ng bahagi na humihila ng mga particle pababa sa kahabaan ng mukha ng kawali. Ang bahaging ito ng gravitational — katumbas ng g × kasalanan(α) , kung saan ang α ay ang pan inclination angle — nagtutulak sa cascading motion na nagbibigay sa mga particle ng kanilang pag-tumbling trajectory sa ibabaw ng kama. Nagbibigay din ito ng mekanismo ng paglabas: habang lumalaki at mas siksik ang mga butil, dinadala sila ng momentum nito sa mukha ng kawali sa bawat pag-ikot hanggang sa maabot nila ang rim at hinihila sila ng gravity sa ibabaw ng labi, na nagbibigay sa pan granulator ng kakaibang pag-uuri sa sarili nitong gawi. Mas malaki, mas siksik na butil na naglalabas muna; ang mas maliit, mas magaan na nuclei ay nananatili sa kama para sa karagdagang paglaki.

Force 3: Capillary Adhesion (Bonding Force)

Ang bonding mechanism in pan granulation ay likidong pagbubuo ng tulay sa pagitan ng mga particle — ang binder solution ay bumubuo ng mga meniscus bridge sa mga particle contact point, at ang tensyon sa ibabaw ng mga tulay na ito (karaniwang 40–72 mN/m para sa mga aqueous binder system) ay lumilikha ng isang kaakit-akit na puwersa na humahawak sa mga particle nang magkasama habang gumugulong. Habang ang granule ay gumugulong at nagkakadikit, ang mga indibidwal na likidong tulay ay nagsasama sa isang pendular-to-funicular na estado ng likido, at ang saturation na antas ng interstitial void space ng granule (target: 80–100% saturation para sa karamihan ng mga materyales) ay tumutukoy sa density ng butil at lakas ng pagdurog. Pansamantala ang capillary adhesion na ito sa panahon ng wet granulation ngunit nagiging permanente kapag natuyo habang ang binder ay naninigas sa loob ng pore structure ng granule.

Ang Five Stages of Granule Growth in a Pan Granulator

Ang pagbuo ng butil sa a pan granulator ay hindi isang kaganapan ngunit isang sunud-sunod na limang yugto na proseso — at ang bawat yugto ay may natatanging pisikal na mekanismo at mga kinakailangan sa parameter ng proseso. Ang pag-unawa sa mga yugtong ito ay nagbibigay-daan sa mga inhinyero ng proseso na masuri ang mga problema sa granulation at i-optimize ang mga kondisyon ng pagpapatakbo.

Stage 1 — Pagbasa at Nucleation (0.1–0.5 mm)

Kapag ang tuyong pulbos ay unang tumama sa binder spray zone, ang mga patak ng likido ay dumarating sa mga indibidwal na particle at multi-particle contact point nang sabay-sabay. Kung saan ang isang droplet ay nagtulay ng 2–5 na katabing particle, ang pag-igting sa ibabaw ay agad na bumubuo ng isang likidong network ng tulay - ito ang kaganapan ng nucleation. Nabubuo ang nuclei sa mga sukat na karaniwang 10–30 beses ang pangunahing diameter ng butil.

Ang critical nucleation parameter is the spray flux (volume ng binder bawat unit area bawat unit time) na may kaugnayan sa granulation bed surface area na dumadaan sa spray zone. Ang mataas na spray flux na may kaugnayan sa rate ng pag-renew ng kama ay gumagawa ng magaspang, hindi pantay na nuclei; low spray flux ay gumagawa ng maraming pinong, pare-parehong nuclei. Karamihan sa mga proseso ng pan granulation ay nagta-target ng spray-to-powder ratio (S/P ratio) sa spray point na 0.08–0.15 ml/g.

Stage 2 — Coalescence (0.5–2 mm)

Ang sariwang nuclei ay may sapat na likido sa ibabaw upang dumikit sa iba pang nuclei sa pagbangga — ang proseso ng coalescence na ito ay mabilis na lumalaki sa laki ng butil mula sa nuclei scale hanggang sa 1–3 mm na hanay sa isang mekanismong exponential sa kalikasan: bawat banggaan na nagreresulta sa pagdikit ay nagdodoble ng granule mass, kaya ang coalescence ay mabilis ngunit nagbubunga ng malawak na sukat na pamamahagi. Ang disenyo ng proseso ng pan granulator ay sadyang nililimitahan ang yugto ng coalescence sa pamamagitan ng pagkontrol sa pagkakapareho ng pamamahagi ng binder at granule bed moisture — ang sobrang moisture ay nagpapahaba ng coalescence at gumagawa ng malalaking agglomerates; ang hindi sapat na kahalumigmigan ay pumipigil sa nuclei na dumikit.

Stage 3 — Layering (2–8 mm, Primary Growth Mechanism)

Ang layering ay ang pangunahing mekanismo ng paglago sa isang pan granulator at responsable para sa pare-parehong spherical morphology na nagpapakilala sa mga pan-granulated na produkto mula sa drum-granulated o compacted na mga produkto. Sa pagpapatong, ang mga indibidwal na butil ng pinong pulbos (o napakaliit na nuclei) ay dumidikit sa ibabaw ng gumugulong, basang mga butil — bawat circuit sa paligid ng kawali ay nagdaragdag ng manipis na shell ng bagong materyal. Ang pattern ng paglaki ng balat ng sibuyas na ito ay lumilikha ng mga butil na may mga concentric na layer na nakikita sa cross-section, mahusay na sphericity (karaniwang 0.90–0.98 sa sukat na 0–1), at isang surface finish na pangunahing tinutukoy ng panghuling binder spray rate.

Ang layering growth rate dD/dt follows the relationship:

Kung saan ang S_rate ay ang binder spray rate (kg/s), ang rho_powder ay ang dry powder bulk density, ang rho_granule ay ang wet granule density, at ang A_contact ay ang kabuuang lugar ng ibabaw ng granule na nakikipag-ugnayan sa powder bed. Ipinapakita ng ugnayang ito na ang rate ng layering ay proporsyonal sa rate ng pag-spray ng binder at inversely proportional sa kabuuang lugar ng ibabaw ng granule — isang paghahanap na pare-pareho sa naobserbahang phenomenon na bumababa ang rate ng paglago ng granule habang tumataas ang bilang ng mga butil sa pan.

Stage 4 - Consolidation

Habang naabot ng mga butil ang kanilang target na laki at patuloy na gumulong sa ibabaw ng kawali, ang tumbling motion at inter-granule collisions ay nagpapadikit sa panloob na istraktura ng granule, nagpapalabas ng interstitial air at nagpapababa ng porosity. Ang yugto ng pagsasama-sama na ito ay nagpapataas ng density ng butil at lakas ng pagdurog. Natuklasan ng pananaliksik ng Julius Kruttschnitt Mineral Research Center (JKMRC, 2021) ng University of Queensland na ang pagsasama-sama sa mga iron ore balling disc ay 15–25% ng final green pellet crush strength — ibig sabihin, ang mga pellets na sumailalim sa mas mahabang oras ng paninirahan sa kawali bago ilabas ay masusukat na mas malakas bago pa matuyo.

Stage 5 — Discharge (Self-Classification)

Ang pan granulator's ang pagtukoy sa kalamangan sa mga rotary drum granulator ay ang yugtong ito: ang mga butil na lumaki nang sapat upang magdala ng sapat na momentum roll sa ibabaw ng labi ng kawali at discharge sa pamamagitan ng gravity, habang ang mas maliliit na butil at mga recycled na multa ay nananatili sa kama para sa karagdagang paglaki. Ang pag-uuri sa sarili na ito ang dahilan kung bakit ang mga pan granulator ay gumagawa ng isang makabuluhang mas makitid na pamamahagi ng laki ng butil kaysa sa mga drum granulator - ang koepisyent ng pagkakaiba-iba (CV%) ng pamamahagi ng laki ng butil mula sa isang maayos na pinapatakbong pan granulator ay karaniwang 8–15% , kumpara sa 20–35% para sa mga drum granulator na tumatakbo sa parehong materyal. Ang pamamahagi ng mas makitid na laki ay binabawasan ang downstream screening load at napakalaking mga rate ng recycle.

Paano Kinokontrol ng Bawat Adjustable Parameter ang Pagganap ng Pan Granulator

A pan granulator ay may apat na independiyenteng adjustable na operating parameter na magkasamang tumutukoy sa laki ng butil, sphericity, density, at rate ng produksyon — at ang bawat parameter ay nakakaimpluwensya sa pagbuo ng granule sa pamamagitan ng isang partikular na pisikal na mekanismo.

Talahanayan 1: Mga parameter ng pagpapatakbo ng pan granulator, ang mga karaniwang saklaw ng mga ito, mga pisikal na epekto, at ang direksyon ng impluwensya kapag tinaasan ang bawat parameter. Ang mga pakikipag-ugnayan sa pagitan ng mga parameter ay nangangailangan ng sabay-sabay na pagsasaayos para sa pinakamainam na resulta.

Ang Inclination Angle: The Most Powerful Single Control Variable

Sa apat na adjustable na parameter, pan inclination angle ay ang pinakamakapangyarihang single control variable dahil sabay-sabay itong nakakaapekto sa bed depth, cascade path length, residence time, at ang gravitational force component driving discharge — lahat ng ito ay direktang kinokontrol ang laki ng granule. Tinutukoy ng anggulo ng inclination (α) ang epektibong lalim ng kama (d_bed) sa pamamagitan ng relasyon:

Para sa isang 3.0 m diameter na pan na tumatakbo sa 48° inclination na may 15% fill fraction (isang tipikal na pang-industriyang kondisyon), ang lalim ng kama ay humigit-kumulang 3.0 × 0.743 × 0.15 = 0.33 m . Ang pagbabawas ng inclination sa 44° ay nagpapataas ng lalim ng kama sa 0.36 m sa parehong fill fraction, na nagpapataas ng oras ng paninirahan ng granule at nagpapagana ng mas malaking panghuling laki ng granule — nang walang anumang pagbabago sa bilis ng pag-ikot o rate ng binder. Ito ang dahilan kung bakit ang pagsasaayos ng pan inclination ay ang pangunahing tugon ng kontrol kapag ang isang operator ng gilingan ay nagmamasid sa maliit na laki ng produkto: ang pagbabawas ng anggulo ng 2–3° ay kadalasang naglilipat sa average na laki ng produkto pataas ng 10–20%.

Paano Inihahambing ang Pan Granulator sa Iba Pang Teknolohiya ng Granulation

Ang pan granulator sumasakop sa isang partikular na posisyon sa landscape ng teknolohiya ng granulation — hindi ito nakahihigit sa pangkalahatan, at ang pagpili nito nang tama ay nangangailangan ng pag-unawa kung saan ito lumalampas sa pagganap at kung saan ito kulang kumpara sa mga drum granulator, pugmill mixer, at extrusion granulator.

Talahanayan 2: Paghahambing ng pagganap ng mga pan granulator kumpara sa tatlong alternatibong teknolohiya ng granulation sa walong pangunahing parameter ng pagpapatakbo at kalidad ng produkto. Mga Pinagmulan: KONA Powder and Particle Journal (2023); Mga benchmark ng Fertilizer Technology Research Center.

Paano Mag-diagnose at Ayusin ang Mga Karaniwang Problema sa Pan Granulator

Dahil ang pan granulator ay ganap na bukas at naa-access sa paningin, ang mga may karanasang operator ay maaaring mag-diagnose ng karamihan sa mga problema sa granulation sa pamamagitan ng pag-obserba sa paggalaw ng kama at mga katangian ng paglabas ng butil — ginagawa itong pinaka-operator-friendly sa lahat ng wet granulation na teknolohiya.

Problema 1: Malaking Granules (Mean Size na Lampas sa Target)

Visual indicator: Malaki, mabagal na gumagalaw na mga butil na nakikita sa ibabaw ng kawali; discharge granules halatang mas malaki kaysa sa target.

Mga sanhi at pagwawasto:

• Labis na kahalumigmigan — bawasan ang rate ng pag-spray ng binder ng 5–10% at obserbahan ang trend ng laki sa loob ng 10–15 minuto.
• Masyadong mababaw ang anggulo ng pan — dagdagan ang pagkahilig ng 2–3° upang bawasan ang oras ng paninirahan at isulong ang mas maagang paglabas ng mas maliliit na butil.
• Masyadong mababa ang bilis ng pag-ikot — tumaas ng 1–2 RPM para pataasin ang cascade frequency at bawasan ang dwell time sa bawat cycle.

Problema 2: Maliit na Laki na Granules o High Fines Content

Visual indicator: Manipis, may pulbos na ibabaw ng kama; ilang nakikitang nabuo na mga butil; maalikabok na discharge.

• Hindi sapat na moisture — unti-unting pataasin ang rate ng spray ng binder habang sinusubaybayan ang texture ng kama. Mag-target ng basa ngunit hindi malagkit na hitsura sa ibabaw.
• Masyadong matarik ang anggulo ng pan — bawasan ang pagkahilig ng 2–3° upang mapataas ang oras ng paninirahan.
• Masyadong magaspang ang laki ng butil ng feed — i-verify na ang feed D90 ay mas mababa sa 200 µm. Ang mga particle sa itaas ng 500 µm ay hindi maganda ang nucleate at nangangailangan ng paunang paggiling.

Problema 3: Pan Caking (Build-up sa Pan Surface)

Visual indicator: Tuyo, tumigas na materyal na naipon sa ibabaw ng kawali; nabawasan ang epektibong diameter ng pan.

• Labis na kahalumigmigan ng binder sa spray zone — ilipat ang spray nozzle nang higit pa mula sa ibabaw ng kawali; dagdagan ang atomizing air pressure sa mas pinong laki ng droplet.
• Hindi sapat ang clearance ng blade ng scraper — i-verify na ang clearance ng blade-to-pan ay nakatakda sa 3–8 mm bawat detalye ng disenyo; palitan kaagad ang mga pagod na blades.
• Hygroscopic material — bawasan ang ambient humidity sa granulation area; gumamit ng malamig na tubig sa likod ng kawali upang mabawasan ang temperatura sa ibabaw.

Problema 4: Mahinang Sphericity (Irregular Granule Shape)

Visual indicator: Ang sample ng granule ay nagpapakita ng mga pahaba, gasuklay, o hindi regular na mga hugis sa halip na mga makinis na sphere.

• Froude number sa ibaba 0.20 — pataasin ang bilis ng pag-ikot upang matiyak ang sapat na puwersang nagdadala ng sentripugal para sa rolling cascade motion.
• Labis na rate ng feed na lumilikha ng labis na pan — bawasan ang rate ng feed upang mapanatili ang bahagi ng pan fill na mas mababa sa 20–25%.
• Masyadong malaki ang laki ng patak ng binder — dagdagan ang atomizing air sa nozzle; bawasan ang laki ng nozzle orifice; lumipat sa mas pinong-spray na configuration ng nozzle.

Mga Madalas Itanong Tungkol sa Paano Gumagana ang Pan Granulator

Konklusyon: Ang Natatanging Bentahe ng Pan Granulator ay Nag-ugat sa Physics Nito

Pag-unawa kung paano gumagana ang isang pan granulator sa pisikal na antas - ang interplay ng centrifugal force, gravity, at capillary adhesion; ang limang sunud-sunod na yugto ng paglaki ng butil mula sa nucleation sa pamamagitan ng self-classifying discharge; ang dami ng mga ugnayan sa pagitan ng bawat operating parameter at ang mga nagresultang katangian ng produkto — binabago ang pag-optimize ng proseso mula sa isang empirical na sining tungo sa isang kasanayang pang-inhinyero na nakabatay sa agham.

Ang pan granulator's open geometry, which at first appears to be a limitation (dust exposure, no containment), is in fact its core operational advantage: it enables the real-time process visibility, rapid parameter response, and natural self-classification that make it the most controllable of all wet agglomeration technologies. No other granulation system allows an operator to see exactly what is happening in the granule bed, assess granule quality with the naked eye, and adjust four independent parameters in real time to correct any deviation from target.

Para sa mga inhinyero ng proseso na nakatalaga sa pagkomisyon o pag-optimize ng a pan granulation circuit, ang panimulang punto ay dapat palaging ang pagkalkula ng numero ng Froude — pagbe-verify na ang bilis ng pagpapatakbo ay inilalagay ang proseso sa hanay na 0.20–0.35 para sa partikular na diameter ng pan — na sinusundan ng methodical single-parameter na pag-optimize ng inclination angle at binder spray rate upang maabot ang target na laki at moisture ng granule. Gamit ang physics-grounded approach na ito, ang pan granulator ay mapagkakatiwalaang naghahatid ng uniporme, spherical, high-crush-strength granules na ginagawa itong teknolohiyang pinili sa buong iron ore processing, fertilizer manufacturing, at dose-dosenang espesyalidad na mineral at kemikal na aplikasyon sa buong mundo.
